Гидравлический клин HBYM

Артикул: Wedge_01

~~0 руб.~~
0 руб.

0 руб.
0 руб.

Описание
Комментарии

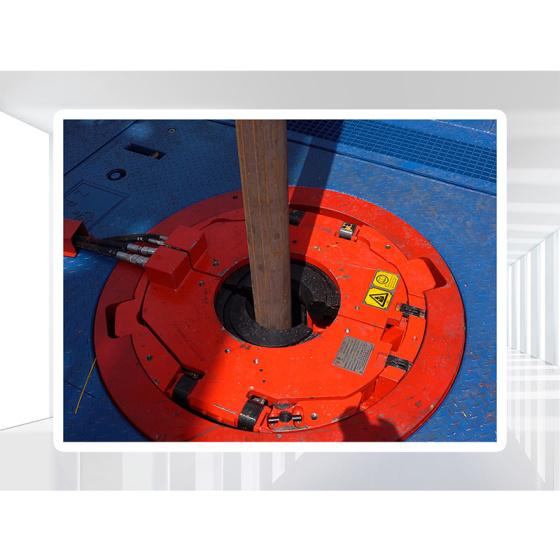

Гидравлический клин— это гидравлический инструмент, используемый при нефтегазовом бурении для удержания бурильных труб, утяжеленных бурильных труб или обсадных колонн. Устанавливается на поворотном столе, её основная часть находится в одной плоскости со столом, что обеспечивает удобство работы обжимного ключа. Это решение устраняет риск растяжения спины и усталости рабочих при использовании ручных клиновых захваток, снижает трудоёмкость и повышает эффективность работ.

Характеристики продукции:
★ Компактная конструкция, занимает минимальную площадь на буровой площадке;
★ Установка захватки непосредственно на поворотный стол не требует монтажа дополнительной рабочей платформы, обеспечивая чистоту и безопасность рабочей зоны. Безопасная.

Основные технические характеристики
Модель		HBYM
Вес и габариты	Вес основного блока (без клиньев), кг	1 890
	Вес комплекта клиньев 2-3/8" - 10-3/4", кг	320
	Вес комплекта клиньев 11-3/4" - 11-7/8", кг	450
	Вес комплекта клиньев 12-3/4" - 14", кг	345
	Вес одной державки вкладыша, кг	75 ～ 150
	Габаритные размеры с защитным кожухом, мм	Ø 1 115 × 936
	Габаритные размеры без кожуха, мм	Ø 1 115 × 851
Номинальные характеристики	Диапазон обхватываемых труб, дюйм	2 ^3/8" – 14"
	Максимальная нагрузка, т	500
	Размер используемого поворотного стола, дюйм	37.5"
	Макс. статическая вертикальная нагрузка на крышку, т	10
	Максимальный реактивный момент, кН·м	60
Спецификация по трубам	Державка вкладыша для стандартного клинового корпуса	макс. до 11-1/8"
	Направляющее кольцо стандартное	макс. до 11-1/8"
	Клиновой корпус специального размера	11^3/4"– 11^7/8", 12^3/4" – 14"
	Направляющее кольцо специального размера	11^3/4" – 14"
Гидравлическая система	Шланги	Минимальный диаметр напорной линии: 3/8"
	Шланги	Минимальный диаметр сливной линии: 1/2"
	Сливная линия	Подключается непосредственно в гидробак для предотвращения повышенного противодавления.
	Минимальное рабочее давление, Мпа	15
	Максимальное давление на входе, Мпа	21
	Источник питания	С нейтральным положением без возврата потока (непроточный тип). Рабочее давление: 17МПа, Расход: 40 л/мин
	Максимально допустимое противодавление в сливной магистрали, Мпа	1.5
	Марка гидравлической жидкости	SAE class 3, ISO 15/12, NAS class 6
	Точность фильтрации, мкм	50
Расчетные температуры	Окружающая среда, град	от -20℃ до +55℃
Расчетные температуры	Максимальная температура масла, град	60℃
