Поликристаллические алмазные резцы (PDC) для буровых долот
Zhengzhou New Asia Superhard Material Composite Co., Ltd.
Поликристаллические алмазные резцы для буровых долот производятся путём спекания высокоскортных алмазных порошков и твёрдосплавной подложки в условиях высокого давления и температуры, что обеспечивает совмещение в продукции абразивостойкости алмаза и прочности твёрдого сплава.
Поликристаллические алмазные резцы для буровых долот изготавливаются преимущественно цилиндрической и конической формы:

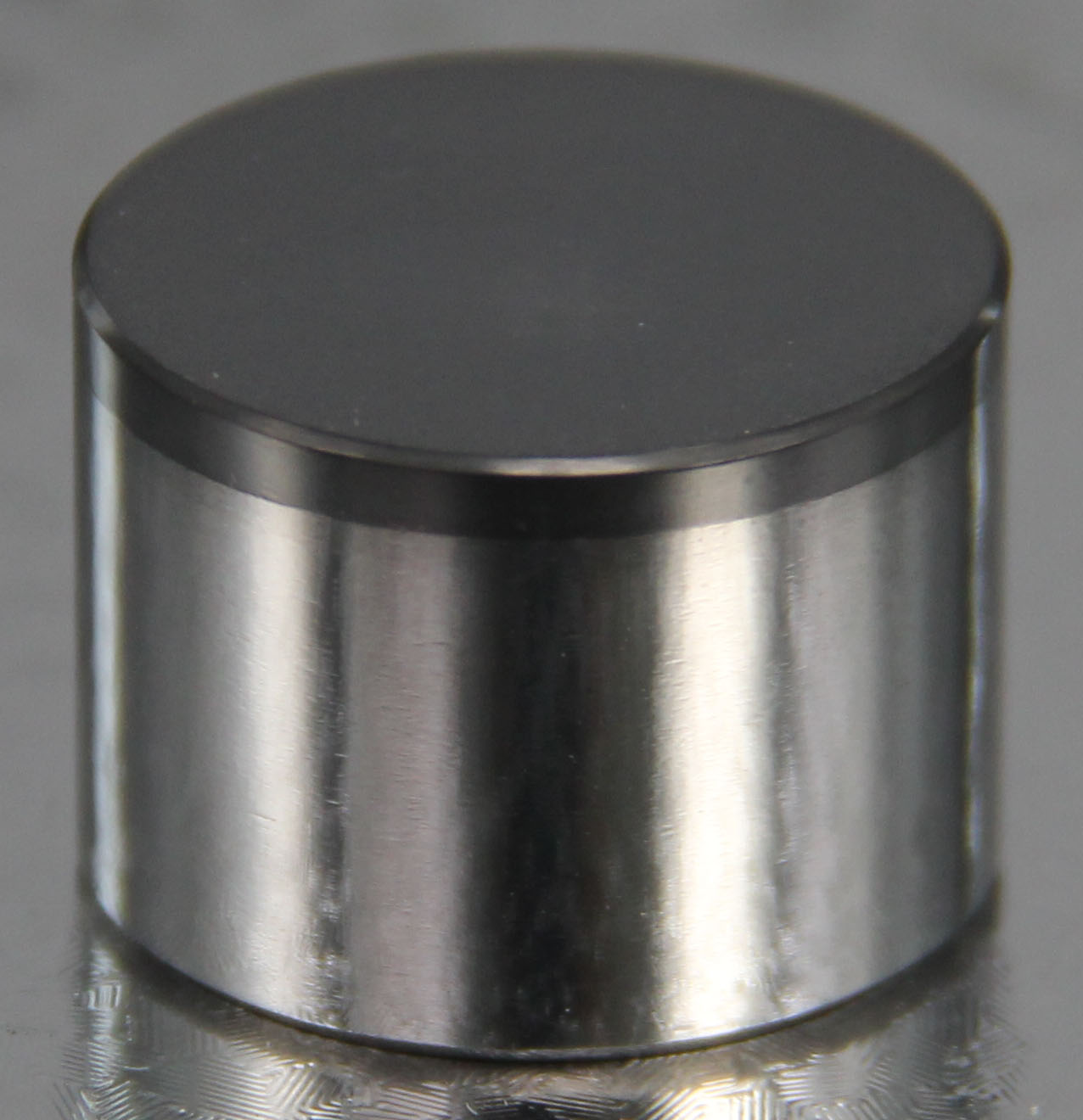

Конструктивно резцы состоят из поликристаллического алмазного слоя (PolyCrystalline Diamond = PCD) и подложки из карбида вольфрама. Резцы изготавливаются таким образом, слой PCD прочно запрессовывается в подложку из карбида вольфрама так, чтобы получилась цельная конструкция.
Типоразмеры резцов
| Размеры | 2513 | 2508 | 1919 | 1916 | 1913 | 1908 | 1619 | 1616 | 1613 | 1610 | 1608 |
| D, мм | 25,40 | 25,40 | 19,05 | 19,05 | 19,05 | 19,05 | 16,00 | 16,00 | 16,00 | 16,00 | 16,00 |
| H, мм | 13,20 | 8,00 | 19,00 | 16,31 | 13,20 | 8,00 | 19,00 | 16,00 | 13,20 | 10,00 | 8,00 |
| Размеры | 1316 | 1313 | 1308 | 1304 | 1303 | 1011 | 1008 | 1004 | 0811 | 0808 | 0803 |
| D, мм | 13,44 | 13,44 | 13,44 | 13,30 | 13,30 | 10,00 | 10,00 | 10,00 | 8,20 | 8,20 | 8,20 |
| H, мм | 16,00 | 13,20 | 8,00 | 4,50 | 3,53 | 11,00 | 8,00 | 4,50 | 11,00 | 8,00 | 3,53 |

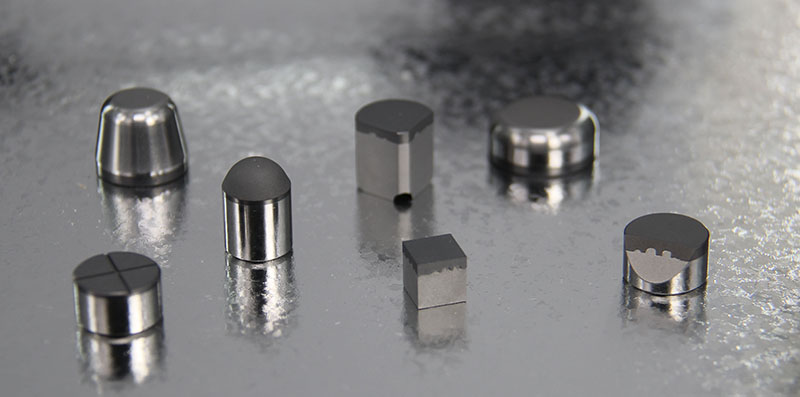

Смотреть другие возможные формы резцов (спецобработка)
Серии PDC
Класс E: PDC резцы эконом-класса. Подходят для мягких пород и защиты калибра. Подходят для бурения в Западной Сибири.
Класс S: PDC резцы общего назначения. Широко применяются на китайском и международных рынках для бурения мягко-средних пород и нетребовательных применений. Лучшие резцы китайского производства.
Класс M: PDC резцы премиум класса для пород средней твёрдости. Прекрасно себя показывают в бурении твёрдых пород в России.
Класс X: Новые PDC резцы премиум класса. Имеют превосходную ударопрочность, имеют эквивалентные или более высокие характеристики в бурении сложных пород в Китае, России и Америке, чем премиум-резцы производства западных компаний.
Условные обозначения фасок
|
F - без фасок |
|
D - фаски на алмазном слое |
|
T - фаски на подложке |
|
DT - фаски на алмазном слое и подложке |
Конические резцы
Поликристаллические резцы конусной формы широко применяются для PDC долот, ударных и шарошечных долот, обладают прекрасной износостойкостью, термостабильностью и ударопрочностью.
| Размеры | Conical 01 | Conical 02 | Conical 03 | Conical 04 | Conical 05 | Conical 06 | Conical 07 | Conical 08 | Conical 09 | Conical 10 |
| D, мм | 8,00 | 9,50 | 10,00 | 11,20 | 11,50 | 12,00 | 12,50 | 13,40 | 14,00 | 14,50 |
| H, мм | 9,20 | 10,00 | 10,50 | 13,80 | 10,00 | 9,50 | 12,00 | 14,00 | 17,40 | 20,60 |
| R, мм | 4,50 | 4,90 | 3,80 | 5,50 | 8,90 | 8,60 | 16,60 | 6,70 | 5,50 | 5,00 |
| θ | 33°15' | 21°00' | 23°30' | 23°15' |
Заказать или получить любую другую консультацию по резцам PDC можно с помощью формы обратной связи, по e-mail или по телефонам.
